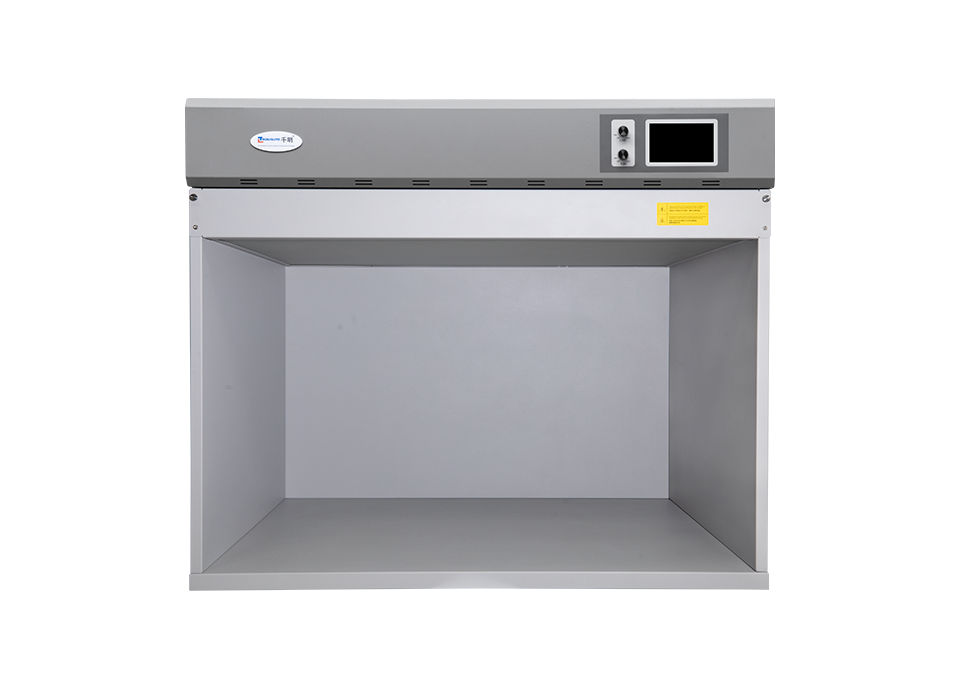

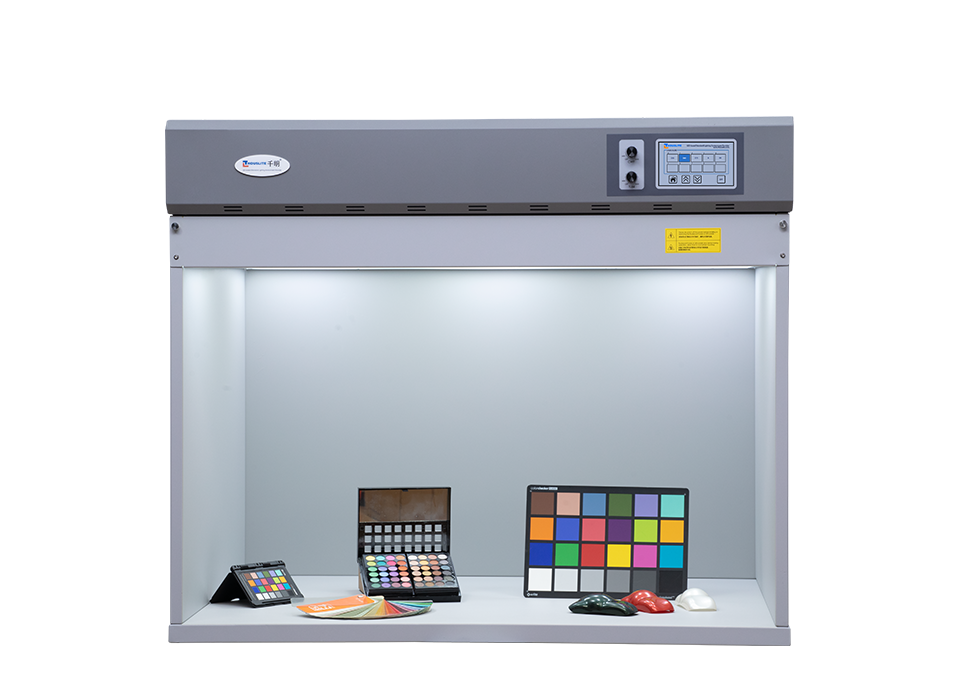

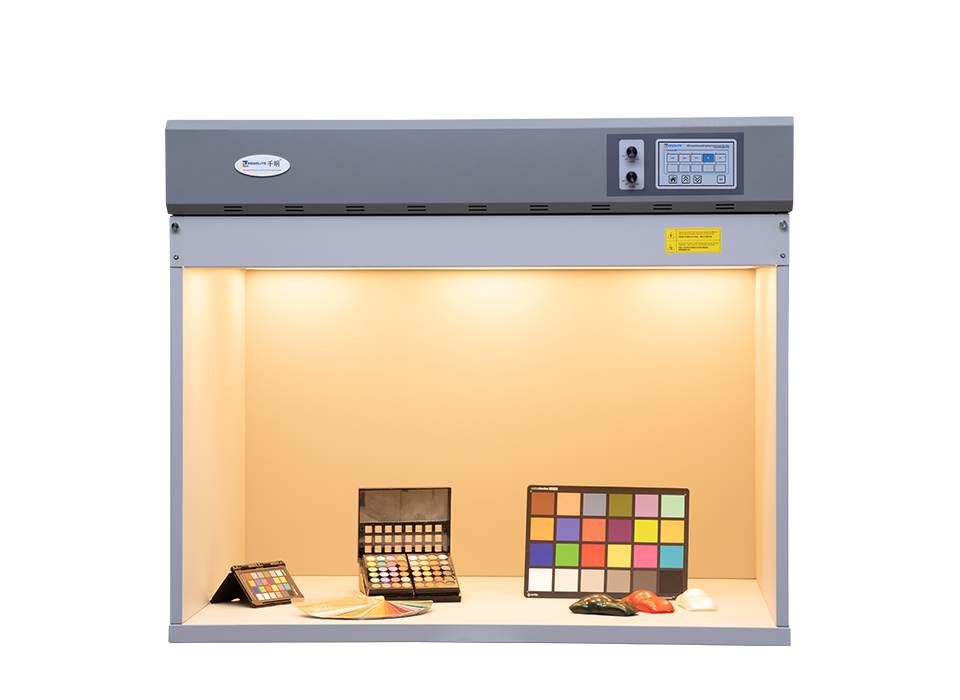

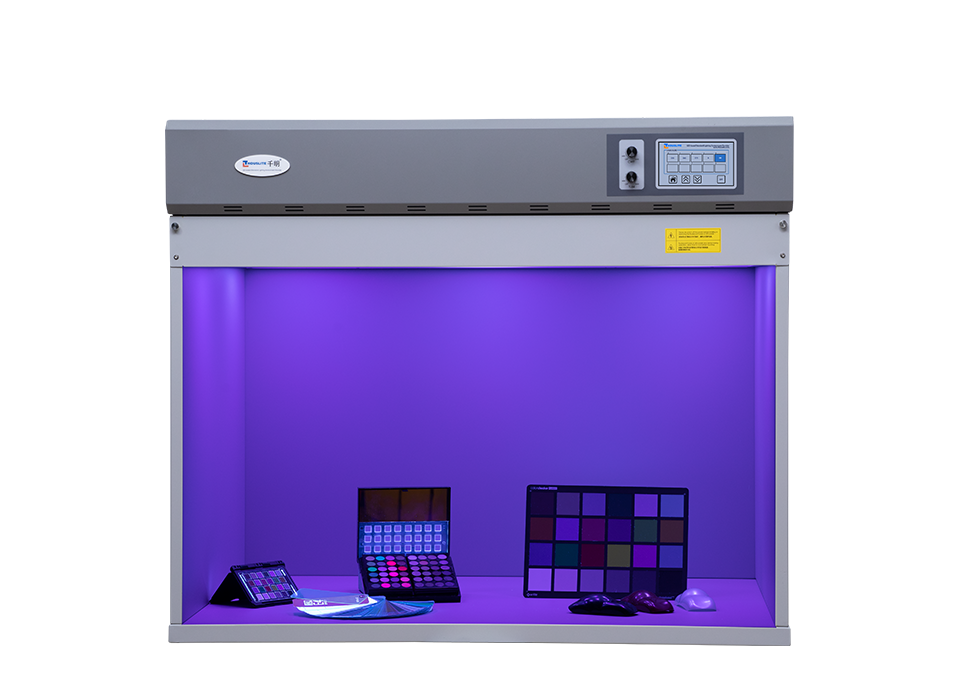

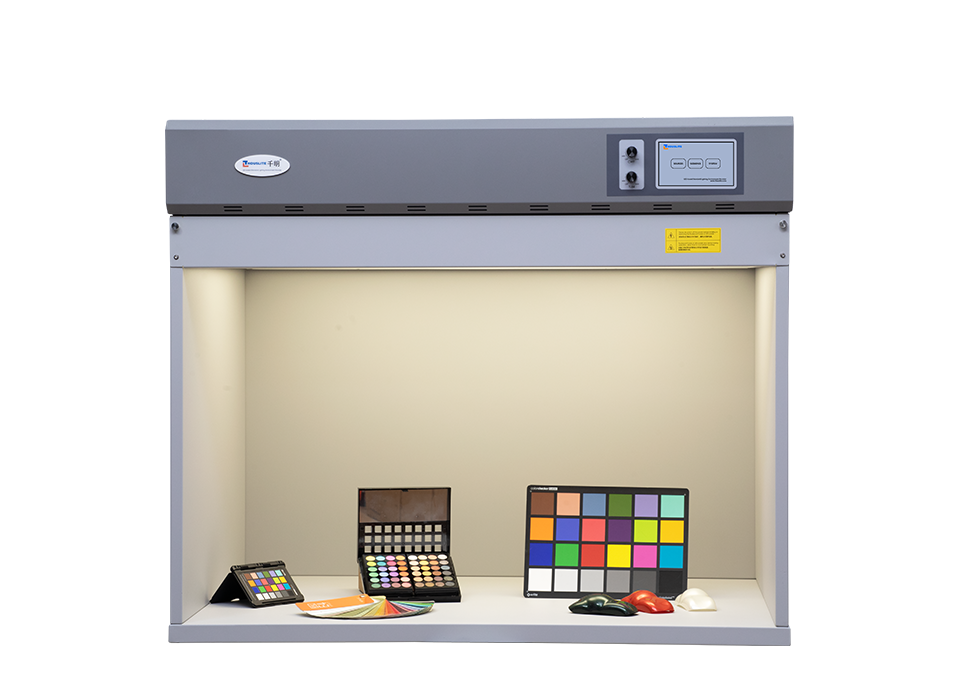

LEDView 标准光源箱

THOUSLITE LEDVIEW系列标准光源箱是划时代的创新产品，其基于多通道LED技术。

LEDVIEW是一款专门为色彩和影像工业开发的标准光源箱，应用于纺织、涂料、塑料、印刷、图像等行业的色彩评价和色彩质量管控。

LEDVIEW拥有更佳的稳定性和一致性。通过使用一组精心挑选的高功率LED和自主知识产权的 Lednavigator-LV软件，可以实现对任一光谱功率分布SPD的匹配，包括常用的日光照明体和黑体辐射轨迹，且其模拟的日光照明体具有世界上较好的光品质，保证了“所见即所测”。

LEDVIEW光源箱共分为五个版本，包括：LEDVIEW- Portable(14通道，一般视觉评价)、 LEDVIEW-C15(15通道，照明和色彩研究及评价)、 LEDVIEW-l14(14通道，图像测试和传感器校准)、 LEDVIEW-H11(11通道，超高亮度)和LEDVIEW STD(表面物体色-纺织/印刷应用)。

2022052503204130
2022052503204313
2022052503204577
2022052503204723
2022052503204858
2022052503205065
2022052503205212
2022052503205358
  • 产品特性
  • 技术参数
  • 在线视频
  • 应用案例
  • 资料下载
  • 常见问题
  • 2022052306365220
    复现高品质标准日光照明体

    复现任一标准日光照明体，包括常用的D50、D65 和D75，其光品质参数（显色指数CIE Ra为99，同色异谱指数MI为A级）高于所有市面上的标准光源箱

  • 2022052306371464

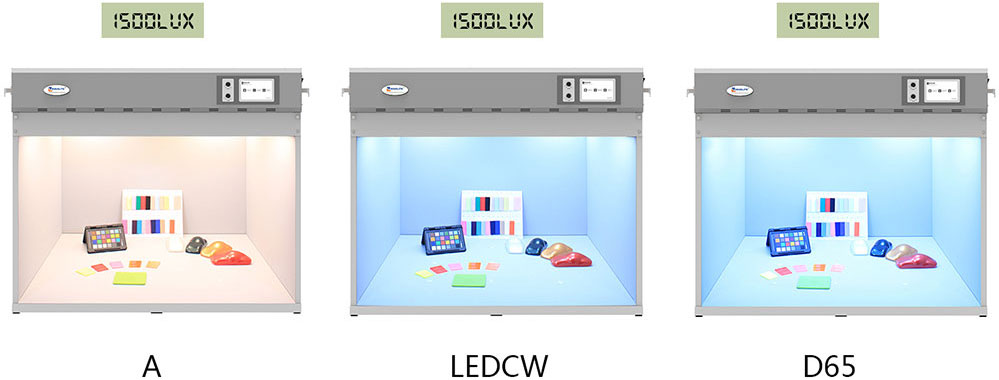

    所有LED模拟光源相同光亮度

    预设的LED模拟光源提供相同的光亮度，且可用户设定

  • 2022052306374263
    高均匀、无频闪

    提供一高均匀、无频闪的照明环境

  • 2022052306380092

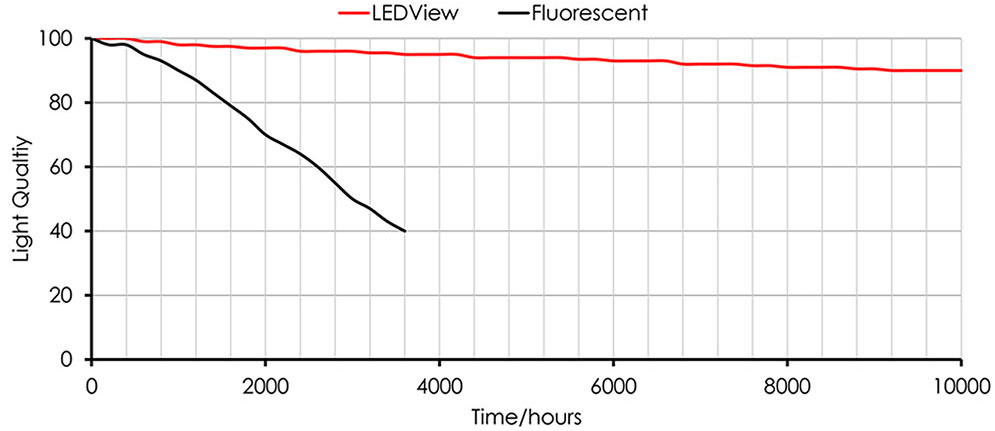

    长寿命和更佳的长期稳定性

    比传统荧光灯多数倍的使用寿命，精心设计的散热系统 保证了光源更佳的稳定性

  • 2022052306385443
    符合主流国际标准

    符合所有主流视觉评价国际标准，包括ASTM D1729、 ISO3664、DIN、AATCC以及BSI的相关标准

  • 2022052306391898

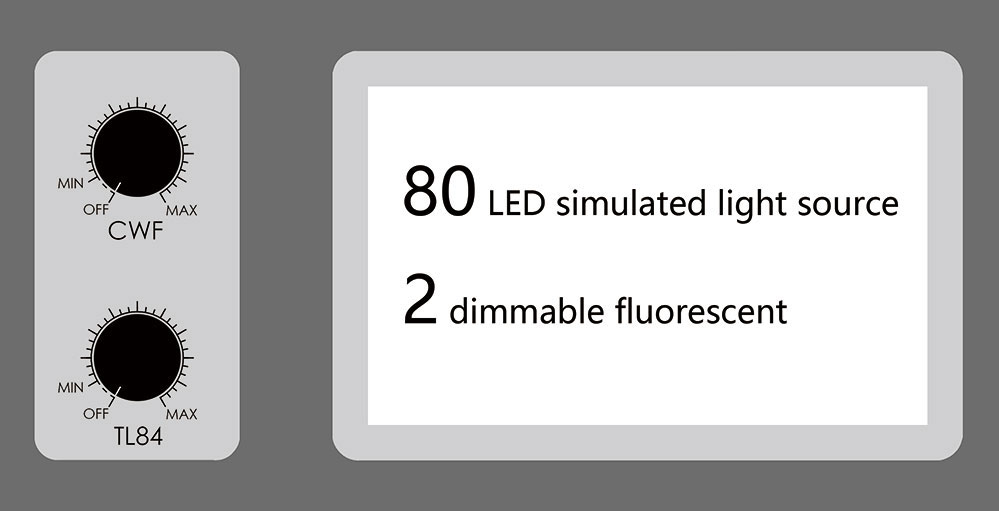

    80种LED模拟光源，2种可选配的传统荧光灯（除LEDView-H11版本）

    LEDView光源箱硬件可存储80种LED模拟光源，并可通 过触屏控制器进行切换，且LEDNavigator-LV软件可重 设存储硬件中的光源

  • 2022052306394750

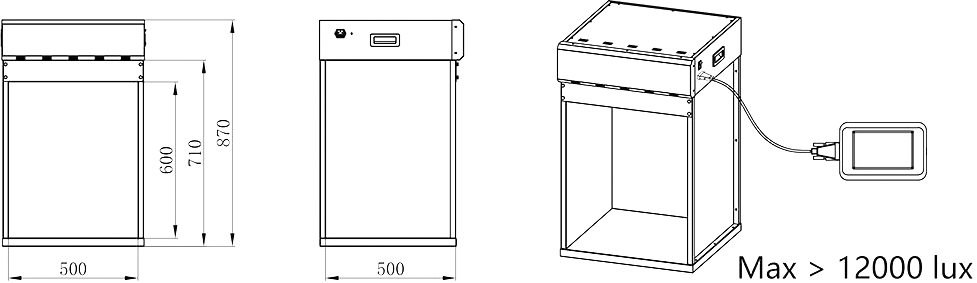

    高亮度范围

    LEDView-C15和LEDView-I14底面最高照度可达2500 lux以上，LEDView-H11底面最高照度可达12000lux以 上；且LED模拟光源和选配荧光灯均亮度可调

  • 2022052306401037

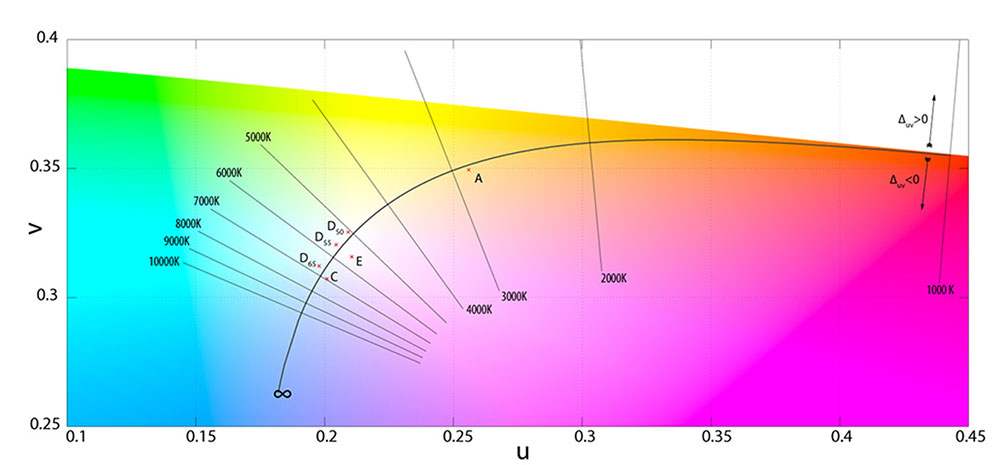

    黑体辐射轨迹模拟器

    复现色温在2000K至20000K范围内的黑体轨迹， 且CIE Ra和Duv用户可自定义

  • 2022052306403396

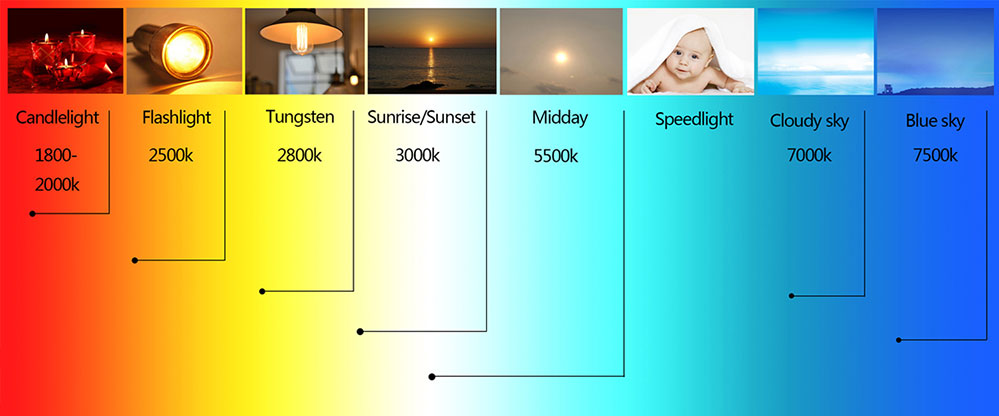

    任一照明场景模拟

    复现任一测量或导入的SPD，方便不同工厂之间的 光传递

  • 2022052306405386

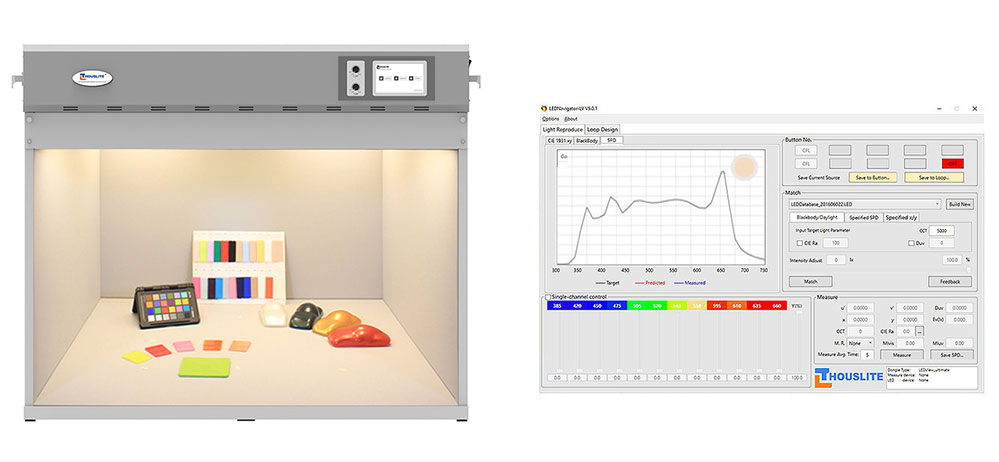

    单通道控制

    可任一调节LEDView内的每一通道发光强度以设计所需光源

  • 2022052306412295
    动态照明

    可任一设置动态照明中的光源顺序和点亮时间

  • 2022052306414992

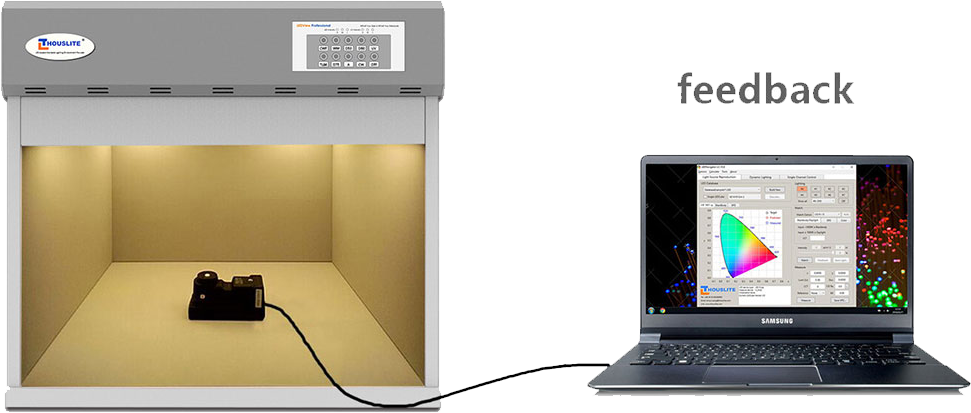

    快速准确的反馈系统

    通过光谱照度计和LEDNavigator软件可实现光源的快速准确的反馈和校准，补偿LED老化和多变的使用环境所造成的光品质波动，更大的提升了LEDView的稳定性和使用寿命

  • 2022052306420945

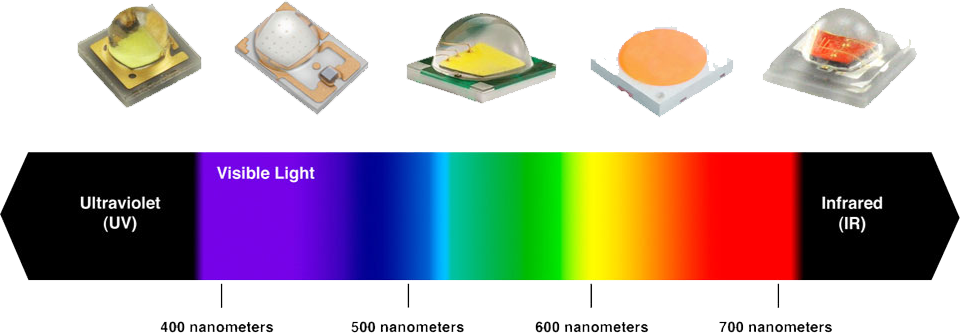

    LED通道波长选择服务

    提供从紫外、可见光及近红外LED通道波长选择服务

1.CIE 13.3-1995, Method of Measuring and Specifying Colour Rendering Properties of Light Sources.

2.ISO 23603-2005 / CIE S 012/E, Standard method of assessing the spectral quality of daylight simulators for visual appraisal and measurement of colour.

3.ASTM D1729-2003, Standard Practice for Visual Appraisal of Colors and Color Differences of Diffusely-Illuminated Opaque Materials.

4.ISO 3664-2009, Viewing conditions-Graphic technology and photography.

5.SDC Best Practice Guide-2011, Viewing Cabinets for the Visual Assessment of Surface Colour.

LEDView - Portable
V2		LEDView - STDLEDView - C15LEDView - I14LEDView - U18LEDView-U30-IR
LEDView - H11LEDView - C24
LED电路通道2024242424482048
LED光谱通道*11414151418>301124
光谱范围350-730nm380-730nm350~700 nm380~730 nm350~780 nm350~1000 nm400~700 nm350~780 nm
LED 通道驱动方式幅度调制幅度调制 AM（默认）/ 脉宽调制
PWM（定制）/ AP		幅度调制幅度调制
分辨率*210 bit（每通道 1000 级调光）12 bit（每通道 4000 级调光）10 bit（每通道 1000 级调光）12 bit（每通道 4000 级调光）
预热时间无
光源容量80 个光源80 个光源，存于 LEDView 硬件中，可通过触摸屏开关面板切换80 个光源，存于 LEDView 硬件中，可通过触摸屏开关面板切换，软件中不限
预置光源*3日光选项
CIE D50，CIE Ra > 98 MIvis: A MIuv: BC (<1)
CIE D65，CIE Ra > 98 MIvis: A MIuv: C (<1)
CIE D75，CIE Ra > 98 MIvis: A MIuv: C (<1)
其他：
A，CIE Ra>97
UV
或按客户指定

硬件中存储的光源可由 Thouslite 重新编程或校准

日光选项
CIE D50，CIE Ra> 98 MIvis: A
CIE D65，CIE Ra> 98 MIvis: A
CIE D75，CIE Ra> 98 MIvis: A
其他：
A， CIE Ra>97
或按客户指定

硬件中存储的光源可由 Thouslite 重新编程或校准

日光选项
CIE D50，CIE Ra> 98 MIvis: A （<0.25）
CIE D65，CIE Ra> 98 MIvis: A （<0.25）
CIE D75，CIE Ra> 98 MIvis: A （<0.25）
其他：
A， CIE Ra>97
Horizon
UV
或按客户指定

硬件中存储的光源可由 LEDNavigator-LV 软件重新编程

日光选项
CIE D50，CIE Ra> 98 MIvis: A （<0.25）
CIE D65，CIE Ra> 98 MIvis: A （<0.25）
CIE D75，CIE Ra> 98 MIvis: A （<0.25）
其他：
A， CIE Ra>97
Horizon
或按客户指定

硬件中存储的光源可由 LEDNavigator-LV 软件重新编程

日光选项
CIE D50，CIE Ra> 98 MIvis: A （<0.25）
CIE D65，CIE Ra> 98 MIvis: A （<0.25）
CIE D75，CIE Ra> 98 MIvis: A （<0.25）
其他：
A， CIE Ra>97
Horizon
或按客户指定

硬件中存储的光源可由 LEDNavigator-LV 软件重新编程

日光选项
CIE D50，CIE Ra> 98 MIvis: A （<0.25）
CIE D65，CIE Ra> 98 MIvis: A （<0.25）
CIE D75，CIE Ra> 98 MIvis: A （<0.25）
其他：
A， CIE Ra>97
Horizon
或按客户指定

硬件中存储的光源可由 LEDNavigator-LV 软件重新编程

日光选项
CIE D50，CIE Ra> 98 MIvis: A （<0.25）
CIE D65，CIE Ra> 98 MIvis: A （<0.25）

其他：
按客户指定

硬件中存储的光源可由 LEDNavigator-LV 软件重新编程

日光选项
CIE D50，CIE Ra> 98 MIvis: A （<0.25）
CIE D65，CIE Ra> 98 MIvis: A （<0.25）
CIE D75，CIE Ra> 98 MIvis: A （<0.25）
其他：
A， CIE Ra>97
Horizon
或按客户指定

硬件中存储的光源可由 LEDNavigator-LV 软件重新编程

可调范围--CCT：2000~20000K（Duv 容差<±0.003）
最大照度默认：1500 lx，或按定制默认：1500 lx，或按定制默认：1500 lx
可通过软件进一步调节，最高至 2500 lx，取决于光源		照度可通过软件调节，D50–D65 最高至 12000 lx默认：1500 lx
可通过软件进一步调节，最高至 2500 lx，取决于光源
短期稳定性*4ΔCCT < ±20 K；Δ照度 < ±1%
长期稳定性*5ΔCCT < ±50 K；Δ照度 < ±2%
 荧光灯 / GT 灯与紫外（选配）-【以下三选二】
CWF（默认）
TL84（默认）
TL83		-GT（默认）与 UV
 荧光灯 / GT 灯与紫外可调-是-是
软件仪器兼容性--Konica Minolta CL500A /CL700A 与 CS-2000、THOUSLITE FS 与 FS-VIS-IR 光谱仪（Spectrometer）
Jeti Specbos 1211/1211 UV/2501 光谱辐射计（spectroradiometer）
均匀度*680%85%
观察箱颜色孟塞尔 Munsell N5（定制）
孟塞尔 Munsell N7（默认）
电气参数230V/110V 50/60Hz，54W（最大）100-240V AC 50/60Hz
200W 最大		230V/110V 50/60Hz，300W（最大）230V/110V 50/60Hz，360W（最大）230V/110V 50/60Hz，1000W（最大）
控制方式按键面板触摸屏开关面板、荧光灯强度调光器、USB 线触摸屏开关面板、USB 线触摸屏开关面板、USB 线
外形尺寸（长/宽/高）470×410×450 mm705×580×654 mm1020×740×860 mm520×520×850 mm990×720×895 mm
观察区尺寸（长/宽/高）465×300×310 mm655×537×390 mm970×700×585 mm500×500×600 mm908×650×585 mm
重量10.5 Kg36 Kg60 Kg40 Kg92 Kg
包装清单可折叠 LEDView-Pottable、电源线、电源适配器、装配说明（纸质）、安装附件顶部灯具、观察箱、扩散板、电源线、电源适配器、SOP、附件顶部灯具、观察箱、扩散板、电源线、USB 线、LEDNavigator-LV 软件（含加密狗，选配）、THOUSLITE FS 光谱仪（选配）、USB 存储（SOP，SDK*7 可按需提供），，附件
配套软件
(需选配)		--LEDNavigator-LV 软件模块：
1. 黑体轨迹模拟器（Blackbody locus simulator）
2. SPD 匹配（SPD Match）
3. 单通道控制（Single channel control）
4. 动态照明（Dynamic lighting）
5. 快速精确反馈*8

*1：指 LED 的种类数量。
*2：实际可使用 1000 级，因为部分级用于低亮度校准。
*3：光质量在 >20% 功率条件下测得。
*4：光源设为 D50、无预热时间、环境温度 25° 条件下，短期稳定性在 24 小时内测量，并与平均值比较。
*5：光源设为 D50、预热 30 分钟、环境温度 25° 条件下，长期稳定性在 90 天内测量，并与平均值比较。
*6：均匀度在光源照度为 1500 lx 时测得。
*7：用户可利用 SDK 实现动态照明、单通道控制、单个 LEDCube 控制功能。
*8：用户需自备兼容的测量仪器。

在线视频

1 LEDView硬件介绍
2 软件介绍
3 软件更新

应用案例

资料下载

常见问题

  • LEDView是什么？主要用途是什么？

    LEDView是千明智能照明推出的划时代的标准光源箱，基于多通道LED技术，专门为色彩和影像工业开发。
    主要用途：
    • 纺织、涂料、塑料、印刷、图像等行业的色彩评价
    • 色彩质量管控
    • 确保供应链中色彩标准的统一传递

  • LEDView的显色指数（CRI）能达到多少？

    LEDView的显色指数CIE Ra可达99，是目前市面上标准光源箱中的最高水平之一。同色异谱指数MI达到A级（国际标准最高等级）。

  • LEDView符合哪些国际标准？

    LEDView符合所有主流视觉评价国际标准：
    • ASTM D1729：漫射照明不透明材料颜色和色差视觉评价标准规范
    • ISO 3664：图形技术和摄影的观察条件
    • DIN、AATCC、BSI等相关标准

  • LEDView可以模拟哪些标准光源？

    LEDView可以：
    • 精确复现标准日光照明体：包括D50、D65、D75等
    • 黑体辐射轨迹模拟：精确复现2000K至20000K范围内的光源
    • 80种LED模拟光源：硬件可存储80种LED模拟光源
    • 任一照明场景：复现任一测量或导入的SPD

  • LEDView的亮度和均匀度如何？

    LEDView提供：
    • LEDView-C15和LEDView-I14：底面最高照度可达2500 lux以上
    • LEDView-H11：底面最高照度可达12000 lux以上
    • 亮度可调：LED模拟光源和选配荧光灯均支持亮度调节
    • 高均匀、无频闪的照明环境

  • LEDView有哪几个版本？分别适用于什么场景？

    LEDView共分为五个版本：
    • LEDView-Portable V2：20通道，便携式，一般视觉评价
    • LEDView-STD：24通道，表面物体色，纺织/印刷应用
    • LEDView-C15：24通道，照明和色彩研究及评价
    • LEDView-I14：24通道，图像测试和传感器校准
    • LEDView-H11：超高亮度应用

  • LEDView硬件可以存储多少种光源？

    LEDView硬件可存储80种LED模拟光源，并通过触屏控制器进行切换。
    LEDNavigator-LV软件可重设存储硬件中的光源，软件端存储光源数量无限制。

  • LEDView支持动态照明和单通道控制吗？

    支持：
    • 单通道控制：可任意调节LEDView内的每一通道发光强度以设计所需光源
    • 动态照明：可任意设置动态照明中的光源顺序和点亮时间

  • LEDView如何保证长期稳定性？

    LEDView通过以下机制保证长期稳定性：
    • 快速精准的反馈系统：通过光谱照度计和LEDNavigator软件实现光源的快速精准反馈和校准
    • 补偿LED老化和多变使用环境
    • 精心设计的散热系统，比传统荧光灯多数倍的使用寿命

  • LEDView与传统荧光灯光源箱相比有什么优势？

    LEDView的优势：
    • 显色指数：CRI Ra可达99，传统荧光灯通常<90
    • 同色异谱指数：MI A级，传统荧光灯通常较高
    • 光源数量：80种LED模拟光源可存储，传统荧光灯仅固定几种
    • 光谱可调性：可复现任一SPD，传统荧光灯不可调
    • 使用寿命：比传统荧光灯多数倍
    • 预热时间：无预热时间，瞬间稳定
    • 亮度调节：所有光源亮度可调

  • LEDView中的LED波长可以定制或更换吗？

    针对LEDView旗舰款，THOUSLITE提供从紫外、可见光、近红外LED通道波长选择服务，请在下订单前与THOUSLITE或相应代理商进行沟通确认所需波长。

  • 软件LEDNavigator-LV支持哪些操作系统？

    LEDNavigator-LV目前仅支持Windows操作系统，包括Win XP、Win7、Win8和Win10。

  • 为什么有时LEDNavigator-LV检测不到LEDView？

    出现这种情况，首先请检查LEDView设备上的硬件开关是否开启，USB数据线和软件狗是否插入电脑，首次使用时LEDView的驱动是否安装完成；
    然后重启硬件LEDView和软件LEDNavigator-LV；若多次重启还未解决上述情况，请联系THOUSLITE或相应代理商。

  • 为什么Feedback之后的实测匹配光源和目标光源差异更大？

    出现这种情况一般有两种原因：
    ①不必要的feedback：当初始配光的结果已经和目标值非常接近时，如实测值与目标值之间的色温差异小于50K，此时进行Feedback可能会导致结果变差；
    ②Feedback以最近一次的测量值作为基准，请确保在Feedback之前先进行测量。

  • LEDNavigator-LV软件中没有需要的功能，怎么办？

    THOUSLITE可提供软件功能定制服务，具体请联系THOUSLITE或相应代理商。
