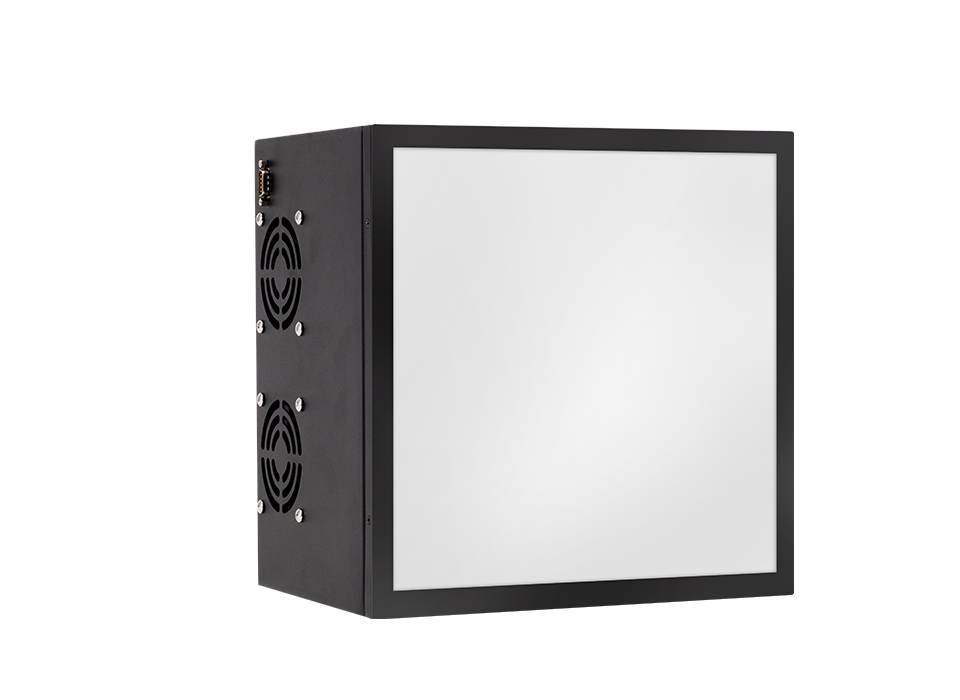

LEDCube 任一照明场景模拟器

THOUSLITE LEDCube基于自主研发的核心算法,采用优选的十多种不同峰值波长的LED,实现出射光谱功率分布的可调,从而达到模拟任一照明场景的功能。LEDCube目前是世界上最好的商业化光谱可调照明设备,其主要应用为照明研究、物体色视觉评价、相机及传感器的测试和校准,具体如日光模拟器、健康照明、医疗照明、中间视觉、光的非生物效应、物体显色性、白度评价、农业照明等。LEDCube也可用做大空间或定制空间的标准光环境照明光源用于视觉色彩评价、相机校准和大测试卡照明。

2022052503431528
2022052503431732
2023033013324635
2023033013163573
  • 产品特性
  • 技术参数
  • 在线视频
  • 应用案例
  • 常见问题
  • 资料下载
  • 2022052306365220
    高品质日光模拟器

    比市面上绝大多数专业灯箱复现更高品质(高显色指数CRI和低同色异谱指数MI)的任意色温日光

  • 2022052306401037
    黑体辐射轨迹模拟器

    精确复现色温在2000K至20000K范围内的光源,且显色指数CIE Ra 0~100、Duv -0.02~+0.02用户可自定义,一台设备复现所有光源,极高的灵活性和较低的维护成本

  • 2022052306403396
    模拟任一照明场景

    复现任一测量或导入的光谱功率分布SPD,且方便不同工厂间的光传递

  • 2022052503565132

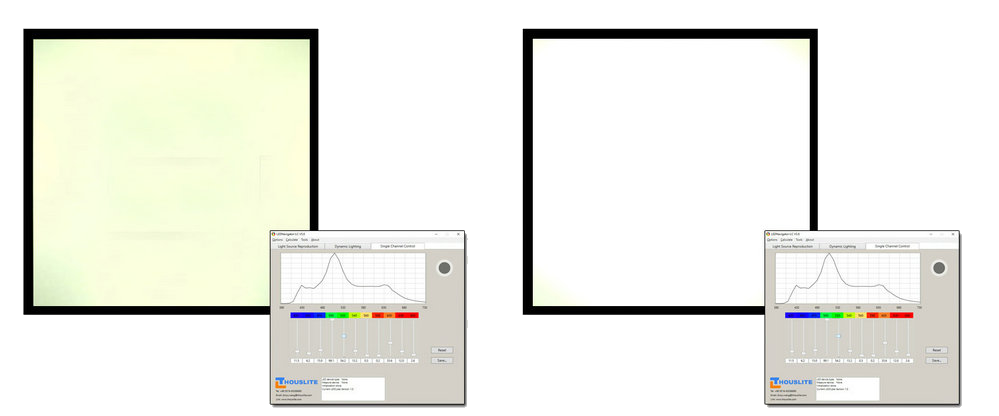

    高亮度输出且光亮度可调

    高功率贴片LED和控制软件保证了高亮度输出,且可保证相同光品质的前提下光亮度可调

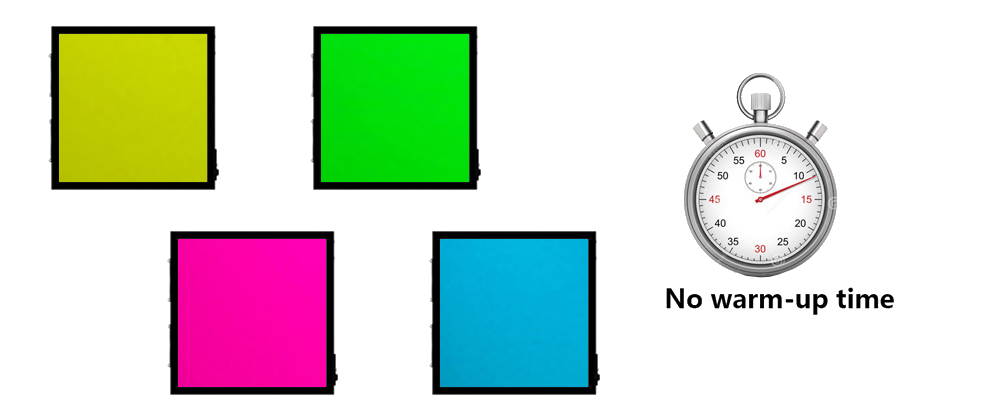

  • 2022052504001582
    光源间快速切换且无预热时间

    不同光源间的切换无需等待时间,光源瞬间稳定,且光品质始终如一

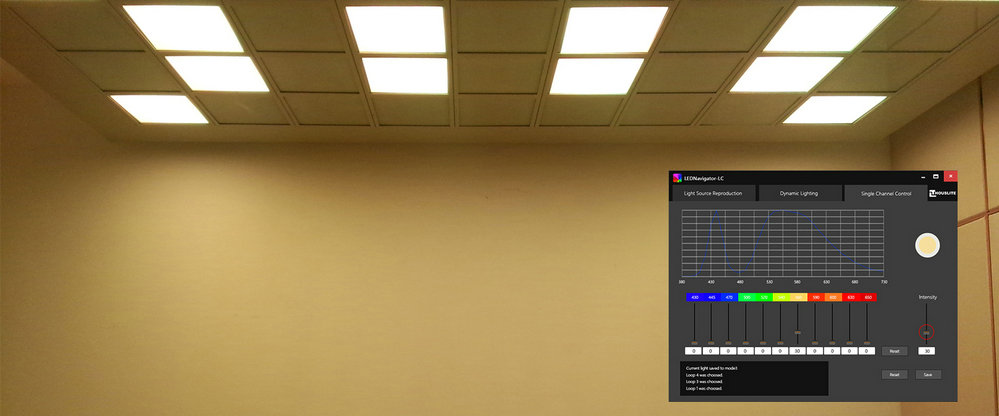

  • 2022052506111058
    单通道控制

    可任意调节LEDCube内每一通道发光强度以自由设计所需光源

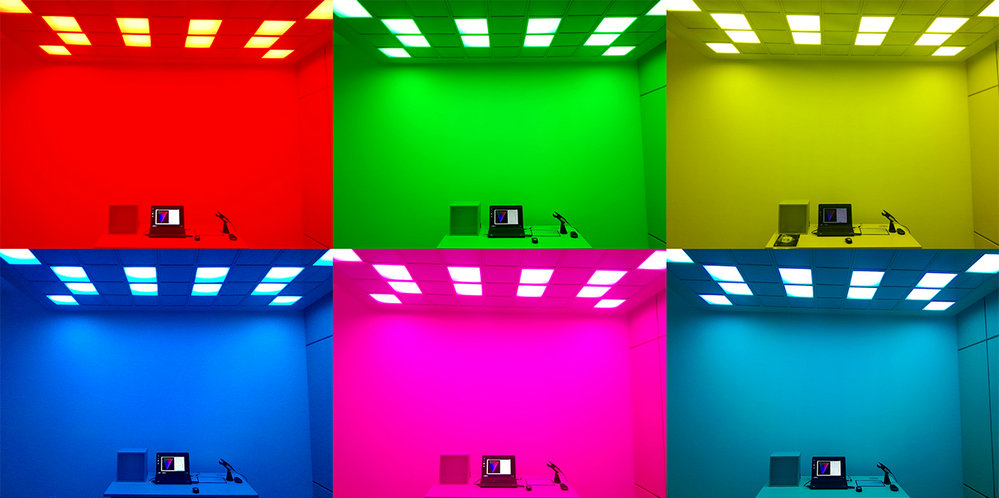

  • 2022052506114531
    动态照明

    可任意设置动态照明中的光源顺序和点亮时间

  • 2022052506141466

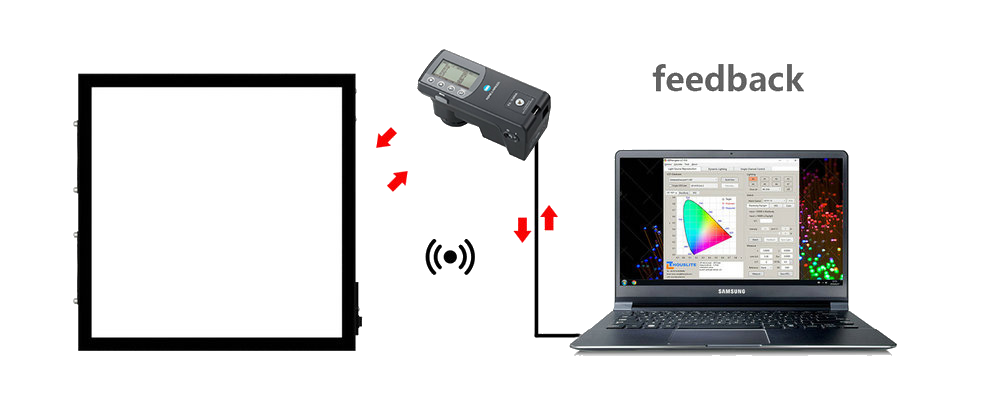

    精准快速的反馈系统

    通过外接光谱照度计实现光源的自动反馈,补偿LED老化和多变的使用环境所造成的光品质波动,保证光源的稳定输出

  • 2022052506154763
    软件用户友好,可提供SDK

    用户友好控制软件LEDNavigator可让用户根据不同优化目的进行设计光源,且可进一步定制,SDK可提供

  • 2022052506164112
    无频闪

    基于AM驱动方式,保证均匀的、绝对无频闪的照明环境

  • 2022052705515369
    寿命长和极佳的长期稳定性

    比传统荧光灯多达数倍的使用寿命,精心设计的散热系统保证了光源极佳的稳定性

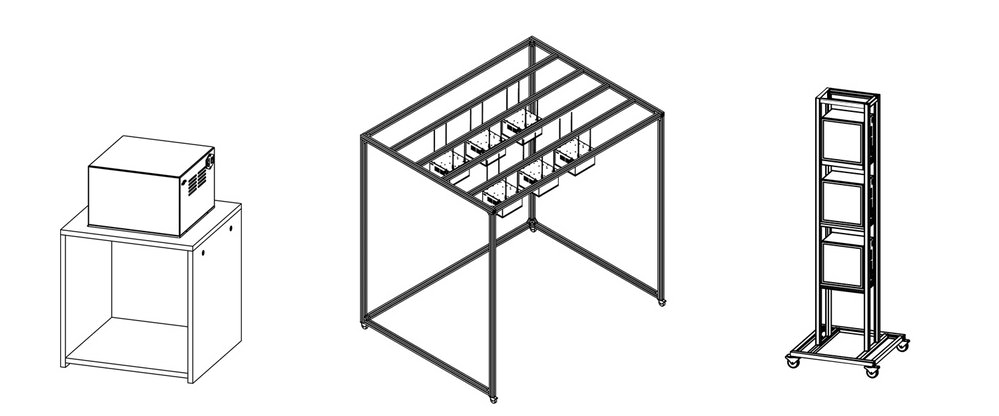

  • 2022052506183174
    灵活多变的安装方式

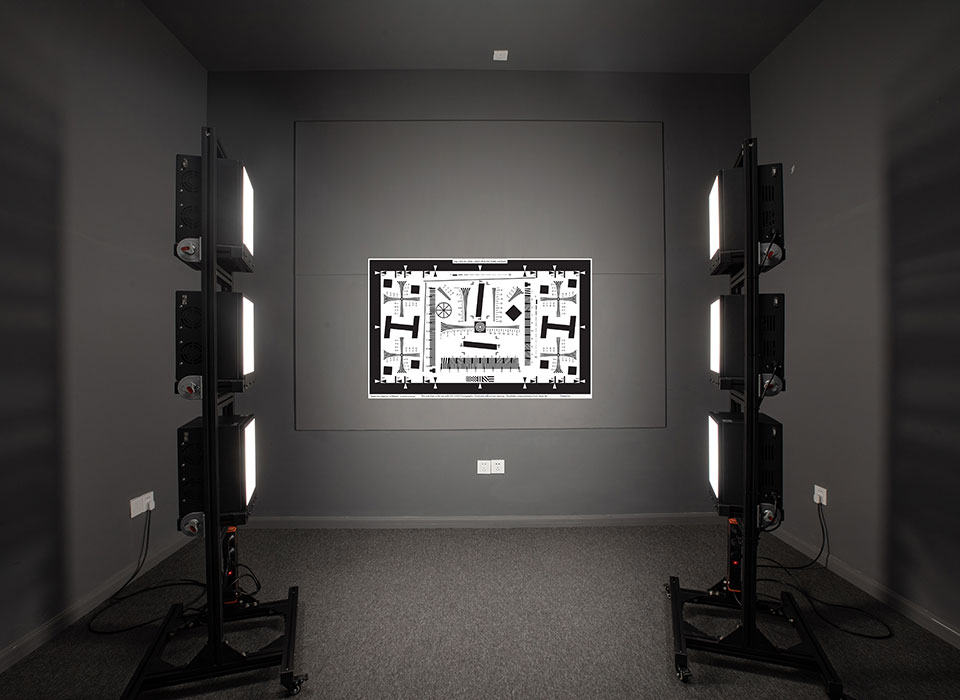

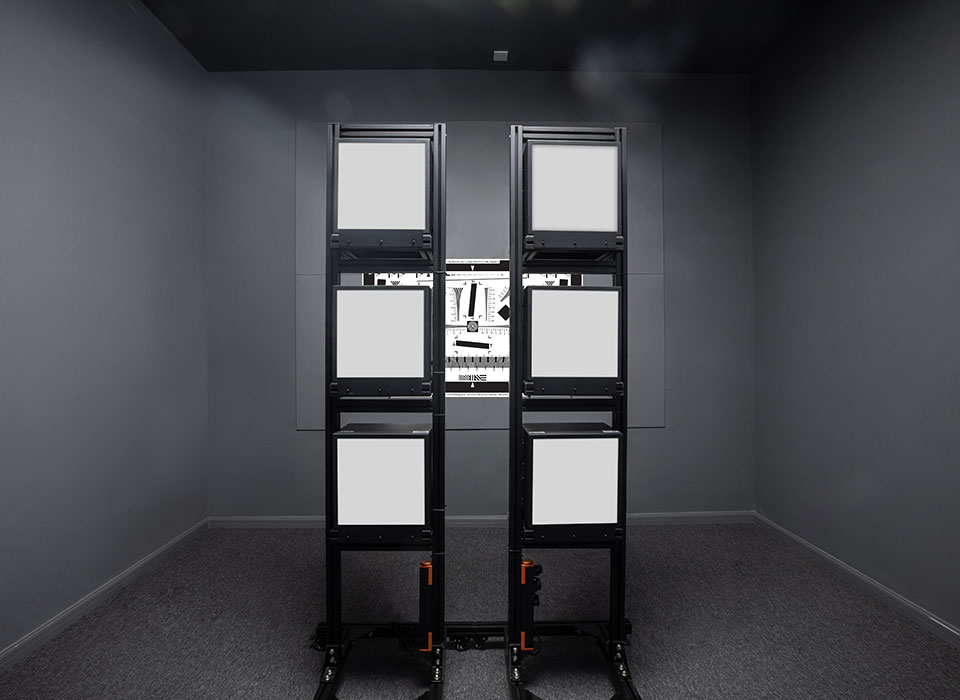

    提供多种安装方式满足不同应用,如观察木箱、吊装用于大的照明空间、定制支架用于45/0大测试卡的照明等

  • 2022052306420945
    LED通道波长选择服务

    提供从紫外、可见光及近红外LED通道波长选择服务

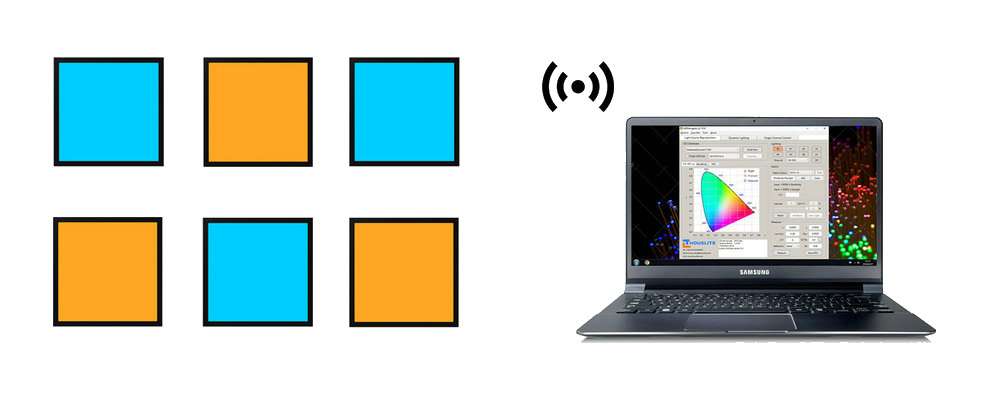

  • 2022052506201732
    无线控制

    通过Zigbee无线技术,可同时或单独控制多达256个LEDCube,方便建立大空间定制标准光环境以及未来升级。单个LEDCube控制可用于网内不同LEDCube设置不同色温模拟现实照明情境

1 CIE 13.3-1995,Method of Measuring and Specifying Colour Rendering Properties of Light Sources

2 ISO 23603-2005 / CIE S 012/E, Standard method of assessing the spectral quality of daylight Simulators for visuaI appraisai and measurement of colour.

LEDCube-11 (R27)LEDCube-C15 (R27)LEDCube-I14 (R27)LEDCube-24 (R27)LEDCube-C31 (R39)
LED电路通道2020202448
LED 光谱通道*111151418> 31
光谱范围400-700nm350-700nm380-730nm350-780nm350-1000nm
驱动方式无频闪模拟调光AM(默认) / 脉冲宽度调制PWM(定制) / AP*2无频闪模拟调光AM(默认) / 脉冲宽度调制PWM(定制) / AP*2
分辨率*3每通道10位,1024级每通道12位, 4096级
预热时间
LED寿命>10000 小时>10000 小时
存储容量硬件可存储80个名字可编辑光源,软件可存储光源数量无限制硬件可存储80个名字可编辑光源,软件可存储光源数量无限制
预设光源*4日光选项 (不包含UV):
CIE D50,CIE Ra> 98 MIvis: A (<0.25)
CIE D55,CIE Ra> 98 MIvis: A (<0.25)
CIE D65,CIE Ra> 98 MIvis: A (<0.25)
CIE D75,CIE Ra> 98 MIvis: A (<0.25)
其他选项
A,CIE Ra>97
其他客户指定光源
存储的光源可联系厂商进行重设或再校准
日光选项 :
CIE D50,CIE Ra> 98 MIvis: A (<0.25)
CIE D55,CIE Ra> 98 MIvis: A (<0.25)
CIE D65,CIE Ra> 98 MIvis: A (<0.25)
CIE D75,CIE Ra> 98 MIvis: A (<0.25)
其他选项
A,CIE Ra>97
UV
其他客户指定光源
存储的光源可联系厂商进行重设或再校准
日光选项 (不包含UV):
CIE D50,CIE Ra> 98 MIvis: A (<0.25)
CIE D55,CIE Ra> 98 MIvis: A (<0.25)
CIE D65,CIE Ra> 98 MIvis: A (<0.25)
CIE D75,CIE Ra> 98 MIvis: A (<0.25)
其他选项
A,CIE Ra>97
其他客户指定光源
存储的光源可联系厂商进行重设或再校准
日光选项 :
CIE D50,CIE Ra> 98 MIvis: A (<0.25)
CIE D55,CIE Ra> 98 MIvis: A (<0.25
CIE D65,CIE Ra> 98 MIvis: A (<0.25)
CIE D75,CIE Ra> 98 MIvis: A (<0.25)
其他选项
A,CIE Ra>97
UV
其他客户指定光源
存储的光源可联系厂商进行重设或再校准
日光选项:
CIE D50,CIE Ra> 98 MIvis: A (<0.25)
CIE D55,CIE Ra> 98 MIvis: A (<0.25
CIE D65,CIE Ra> 98 MIvis: A (<0.25)
CIE D75,CIE Ra> 98 MIvis: A (<0.25)
其他选项
A,CIE Ra>97
UV
其他客户指定光源
存储的光源可联系厂商进行重设或再校准
可调范围色温CCT: 2000~20000K (Duv tolerance<±0.003)CCT: 2000~20000K (Duv tolerance<±0.003)
最大照度以下数据为一颗LEDCube在1米处測量,更高亮度可通过多个LEDCube实现
D65: 850lux; D50: 1250lux
以下数据为一台光源,更高亮度可通过多个光源实现
D65: 1米处 1050lux; D50: 1米处 1300lux
以下数据为一台光源,更高亮度可通过多个光源实现
D65: 1米处 1400lux; D50: 1米处 1300lux
短期稳定性*5ΔCCT<±20K; ΔLuminance <±1%ΔCCT<±20K; ΔLuminance <±1%
长期稳定性*6ΔCCT<±50K; ΔLuminance <±2%ΔCCT<±50K; ΔLuminance <±2%
软件仪器兼容性Konica Minolta CL500A&CS-2000, THOUSLITE FS& FS-VIS-IR 光谱照度计, Jeti Specbos 1211UV 分光辐射度计Konica Minolta CL500A&CS-2000, THOUSLITE FS& FS-VIS-IR 光谱照度计, Jeti Specbos 1211UV 分光辐射度计
电学参数100-240V AC, 50/60Hz, 最大180W100-240V AC 50/60Hz, 最大200W100-240VAC, 50/60Hz, 最大500W
工作温度0-30°C0-30°C
控制方式USB数据线,2.4G无线控制 ,触屏控制器USB数据线,2.4G无线控制 ,触屏控制器
尺寸(长/宽/高)及重量300×300×210 mm, 270×270mm(出光面),7 kg420×420×260 mm,  390×390(出光面) 18kg
包装清单LEDCube光源,电源线,USB数据线,无线发射器LEDCube光源,电源线,USB数据线,无线发射器
额外收费配件挂装套件,测量仪器,50×50×60cm Munsell N7观察箱,定制支架,触屏控制器挂装套件,测量仪器,定制Munsell N7观察箱,定制支架,触屏控制器
配套软件(选配)LEDNavigator-LC包含六个模块:黑体辐射轨迹模拟,光谱功率分布匹配,自动反馈*7,动态照明,单通道控制,单台LEDCube控制; SDK*8可提供

*1:LED种类数目
*2:AP为拥有使用“无频闪模拟调光”与“脉冲宽度调制PWM”驱动方式,其中PWM可选配0.1 Hz -1000Hz
*3:R27每通道电子驱动有1024级,部分级数使用于低亮校正,实际1000级可使用;R39每通道电子驱动有4096级,部分级数使用于低亮校正,实际4000级可使用
*4:预设光源参数是在功率80%时测量所得
*5:光源设定在D50、无预热、室温25°c环境下,测量24小时,各测量值与平均值之比较
*6:光源设定在D50、30分钟预热时间、室温25°环境下,测量90天,各测量值与平均值之比较
*7:使用者需使用可兼容的测量仪器
*8:SDK可实现动态照明、单通道控制、单台LEDCube控制

在线视频

常见问题

  • 每台LEDCube的重量大约7公斤,如何安装?

    LEDCube的安装方式非常灵活,可根据不同应用进行安装,推荐三种安装方式供参考:①简易吊装:使用专用钢链将LEDCube吊装在天花板上,通过调节LEDCube背板上的挂钩固定位置,即可方便地调节LEDCube的俯仰角度;②定制铝型材支架:使用定制的铝型材支架可简便且牢固地固定多个LEDCube,并可通过平台进行升降;③Munsell N7标准观察箱:THOUSLITE提供该标准观察箱,十分方便搭建标准化观察环境,尺寸为50×50×60cm。具体可参见说明书2.1小节LEDCube的产品尺寸及其安装。

  • LEDCube中的LED波长可以定制或更换吗?

    THOUSLITE提供从紫外、可见光、近红外LED通道波长选择服务,请在下订单前与THOUSLITE或相应代理商进行沟通确认所需波长。

  • 软件LEDNavigator-LC支持哪些操作系统?

    LEDNavigator-LC目前仅支持Windows操作系统,包括Win XP、Win7、Win8和Win10。

  • 控制多台LEDCube时,点亮同一个光源序号,为什么有时不同的LEDCube会出射不同的光?

    每一台LEDCube硬件内部都有独立空间用于存储光源序号的光配方(每一个LED通道的驱动值),如果不同的LEDCube相同的光源序号中存入了不同的光配方,则点亮同一个光源序号会导致不同的LEDCube出射不同的光。

  • 为什么有时LEDNavigator-LC检测不到LEDCube?

    出现这种情况,首先请检查LEDCube设备上的硬件开关是否开启,无线发射器和软件狗是否插入电脑,首次使用时LEDCube的驱动是否安装完成;然后重启硬件LEDCube和软件LEDNavigator-LC;若多次重启还未解决上述情况,请联系THOUSLITE或相应代理商。

  • 为什么Feedback之后的实测匹配光源和目标光源差异更大?

    出现这种情况一般有两种原因:
    ①不必要的feedback:当初始配光的结果已经和目标值非常接近时,如实测值与目标值之间的色温差异小于50K,此时进行Feedback可能会导致结果变差;
    ②Feedback以最近一次的测量值作为基准,请确保在Feedback之前先进行测量。

  • LEDNavigator-LC软件中没有需要的功能,怎么办?

    THOUSLITE可提供软件功能定制服务,具体请联系THOUSLITE或相应代理商。
