LEDBTC 超大穿透式光源 - 多光谱LED相机校正多场景模拟器

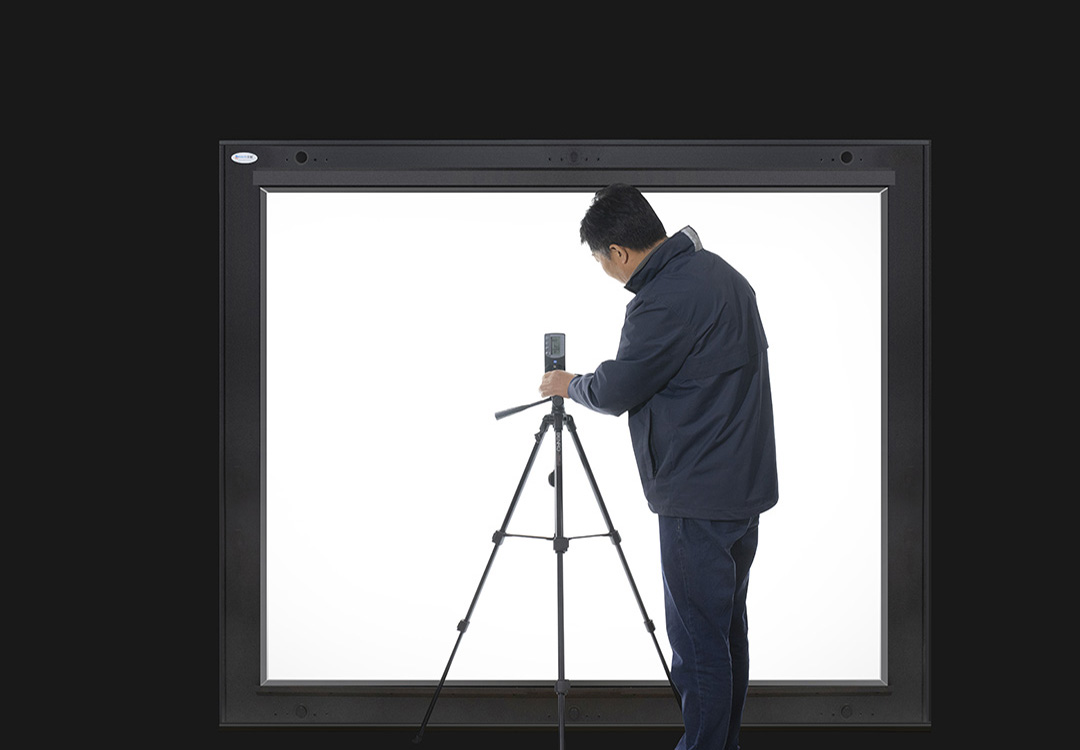

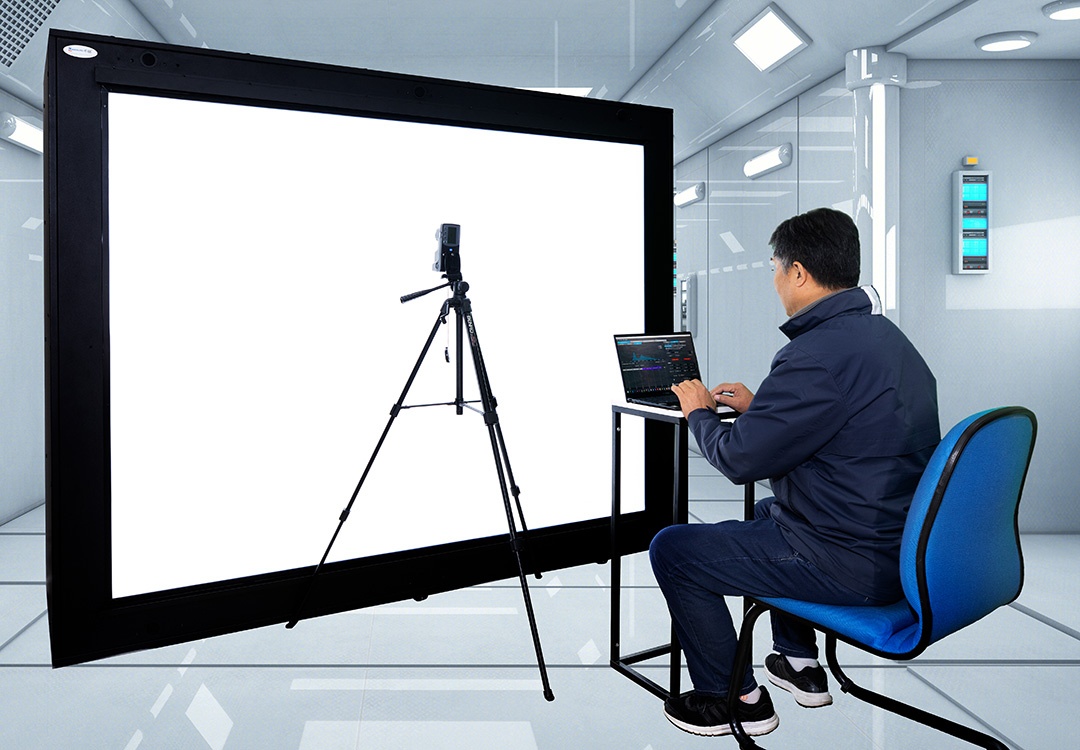

LEDBTC是一款采用多通道LED的大型、透射式、均匀照明技术光源。它是专门为测试大型透射式测试卡而设计，可应用于相机质量评价。
- 技术参数
- 资料下载
- 常见问题
| LEDBTC-T200150 | |
| LED电路通道 | 24 |
| LED 光谱通道*1 | 14 |
| 驱动方式 | 无频闪模拟调光AM（默认） / 脉冲宽度调制PWM（定制） / AP*2 |
| 光谱范围 | 380-730 nm |
| 通道分辨率*3 | 每通道10位，1024级 |
| 预热时间 | 无 |
| LED寿命 | >10000 小时 |
| 存储容量 | 硬件可存储80个名字可编辑光源，软件可存储光源数量无限制 |
| 预设光源*4 | D75, D65, D55, D50, A CIE Ra > 98, MIvis: Grade A (<0.25) |
| 可调范围 | 色温CCT: 2000~20000K (Duv tolerance<±0.003) |
| 出射度范围 | 最大 3000lux，最低为最高照度1%(取决于模拟光源) |
| 均匀性 | >90% |
| 短期重复性*5 | ΔCCT<±20K; ΔLuminance <±1% |
| 长期重复性*6 | ΔCCT<±50K; ΔLuminance <±2% |
| 软件仪器兼容性 | Konica Minolta CL500A&CS-2000, THOUSLITE FS& FS-VIS-IR 光谱照度计, Jeti Specbos 1211UV 分光辐射度计 |
| 电学参数 | 100-240V AC 50/60Hz, 最大2000W |
| 工作温度 | 25°C±3 °C |
| 控制方式 | USB cable |
| 尺寸（宽/深/高） | 外尺寸（长/宽/高)不含基座: 239cm × 92.7cm × 188 cm 出光面尺寸: 200cm x 150cm |
| 重量 | 不含基座: 330 kg |
| 包装清单 | LEDBTC光源, 电源线，USB数据线，LEDNavigator-LT软件及软件狗, 触屏控制器, SDK*7 可提供 |
| 软件 | LEDNavigator-LT软件包含模块： 1. 黑体辐射轨迹模拟 2. 任一照明场景模拟 3. 单通道控制 4. 动态照明 5. 快速精准的反馈*8 |
*1：即LED种类数目
*2：AP为拥有使用“无频闪模拟调光”与“脉冲宽度调制PWM”驱动方式，其中PWM可选配0.1 Hz -1000Hz
*3：每通道电子驱动有1024级，但部份级数使用于低亮校正，因此实际仅1000级可使用
*4：功率80%时之光源品质测量
*5：在光源设定D50、没有预热时间、室温25°环境下，短期稳定性是测量24小时内，各测量值与平均值之比较
*6：在光源设定D50、30分钟预热时间、室温25°环境下，长期稳定性是测量90天内，各测量值与平均值之比较
*7：使用者可使用SDK实现动能照明、单通道控制
*8：使用者需使用可匹配的测量仪器
常见问题
- LEDBTC是什么？主要用途是什么？
LEDBTC是千明智能照明推出的一款采用多通道LED的大型透射式均匀照明技术光源。它是专门为测试大型透射式测试卡而设计，可应用于相机质量评价。
- LEDBTC的光谱范围和色温范围是多少？
LEDBTC-T200150型号的技术规格：
• LED光谱通道：14通道
• 光谱范围：380-730 nm
• 通道分辨率：每通道10位，1024级
• 色温可调范围：2000-20000K（Duv tolerance<±0.003）
• LED寿命：>10000小时
• 预热时间：无 - LEDBTC的照度输出和均匀度如何？
LEDBTC提供：
• 最大出射度：3000 lux
• 最低照度：最高照度的1%（取决于模拟光源）
• 均匀性：>90%
• 出光面尺寸：200cm × 150cm - LEDBTC可以模拟哪些光源？
LEDBTC可以模拟：
• D75、D65、D55、D50标准日光
• A光源
• 显色指数CIE Ra > 98
• 同色异谱指数MIvis: Grade A (<0.25)
• 硬件可存储80个名字可编辑光源，软件存储无限制 - LEDBTC的稳定性和精度如何？
LEDBTC的稳定性指标：
• 短期重复性：ΔCCT<±20K；Δ照度<±1%
• 长期重复性：ΔCCT<±50K；Δ照度<±2%
• 兼容仪器：Konica Minolta CL500A&CS-2000、THOUSLITE FS&FS-VIS-IR光谱照度计、Jeti Specbos 1211UV分光辐射度计 - LEDBTC主要应用在哪些领域？
LEDBTC主要应用于：
• 大型透射式测试卡照明
• 相机质量评价
• 图像传感器测试
• 大型成像系统的标准化照明
