从光谱设计到成像验证——相机测试如何建立可靠的光条件
内容摘要
当光谱成为可设计的变量，如何确认相机测试中的照明条件满足要求？THOUSLITE从短曝光、HDR与颜色测试出发，解析光谱、空间和时间条件的测量与记录方法，帮助建立可比较、可重复的成像验证流程。
上一篇，我们讨论了AI如何为光谱设计带来新的可能。这一篇，我们将视角转向成像验证：当光谱成为可设计的变量，如何确认相机测试中的光条件满足要求，并让结果能够重复、比较？

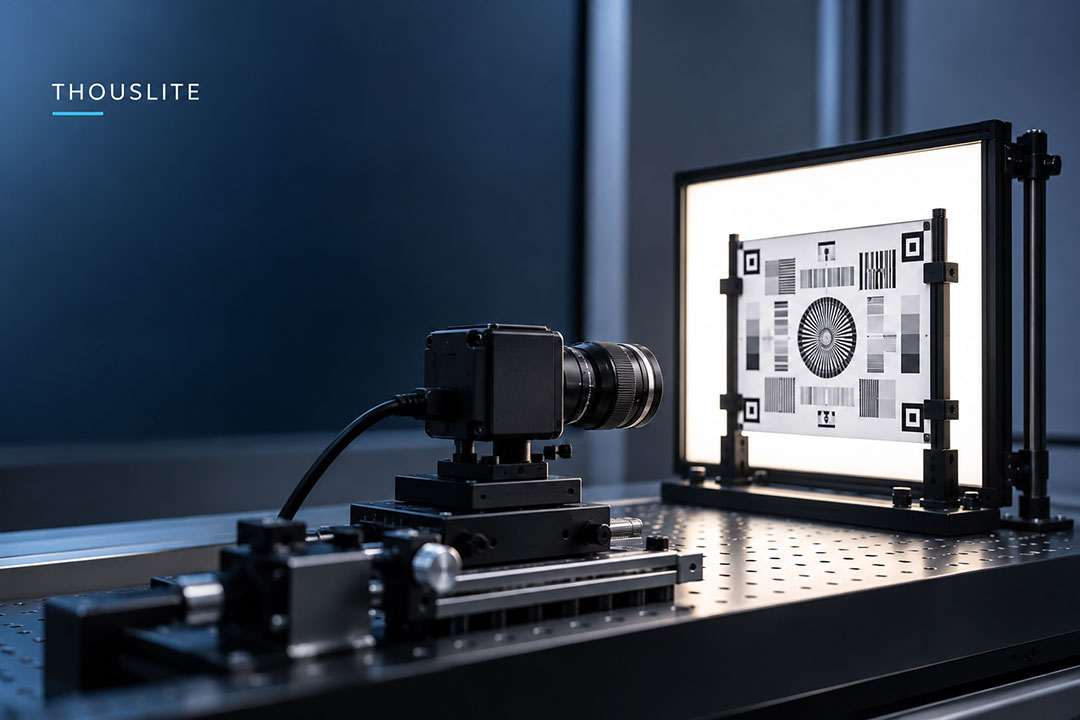

同一台相机、同一张测试卡，为什么两次测试的颜色、噪声或亮度表现仍可能不同？排查时，我们通常先检查曝光、增益和图像处理设置。但还有一个必须核实的变量：两次测试中，相机接收到的光是否一致？光源的光谱、空间分布和时间变化，都会参与图像形成。把这些条件测清楚、记录完整，能够帮助团队更准确地判断差异来源，减少反复排查。
1 标准化测试从明确照明条件开始
IEEE Std 2020-2024《汽车系统图像质量标准》于2024年12月获批，并于2025年3月21日发布。其公开说明强调客观测试方法，以及整车企业、系统集成商和零部件供应商之间基于标准的图像质量沟通。对于工程团队，一张测试图像或一个评价分数，需要配合具体测试条件才便于理解和比较。短曝光测试关心曝光窗口内的光输出；HDR测试关心亮暗区域的实际亮度与对比关系；时间调制测试则需要明确光输出随时间变化的方式。不同任务，对照明提出不同要求。
2 短曝光需要关注曝光窗口内的稳定性
相机在曝光期间积累光信号。光输出如果随时间变化，即使长期平均值相近，不同曝光窗口获得的信号也可能不同。当曝光时间缩短，或使用滚动快门时，光输出的时间变化还可能表现为帧间波动或条纹。是否出现这些现象，取决于光源波形、曝光时间、读出方式及两者的时序关系。
因此，肉眼看起来稳定的照明，仍需要在实际曝光条件下验证。验证应在实际曝光条件下进行：同时检查光源的时间变化与图像表现，并采用足够带宽和采样率的测量设备。曝光、增益及自动处理功能也应按测试方法固定并记录。
3 颜色测试需要同时了解色温与光谱
相关色温（CCT）便于描述光源的光色，但无法唯一确定光谱功率分布（SPD），也就是各波长上的能量分布。两个色温相近的光源，其各波段能量仍可能不同。经过物体反射或测试卡透射，再由相机各通道接收，这些差异可能改变图像中的颜色与通道响应。所以，在比较白平衡、颜色还原或跨设备校准结果时，应同时关注光谱、样品特性与相机响应。
多通道LED技术提供了更灵活的光谱调节手段。但目标光谱能否准确复现，仍取决于通道配置、输出范围与匹配误差，需要通过实测确认。
4 HDR测试需要验证整个场景的亮暗关系
HDR评价涉及亮部、暗部及两者之间的关系。一台光源的最大输出值，不能单独说明整个测试场景的动态范围。测量时应区分照度与亮度。照度以lux表示，描述单位面积接收到的光；亮度以cd/m²表示，描述表面沿特定方向的发光或反射光水平。两者含义不同，应在测试方法规定的位置分别测量。对于相机拍摄的发光面或透射测试卡，背景、杂散光、光学结构和镜头眩光，也会影响暗部及有效对比度。
高均匀性与高动态对比，是不同的照明设计目标。前者为一致的空间输入提供基础；后者通常需要建立并验证不同区域的亮暗关系。因此，测试卡照明、均匀场校准与HDR场景评价，应按具体任务选择配置，不能用同一个最高亮度参数概括。
5 稳定照明与主动时间调制各有用途
稳定照明用于尽量减少光源变化对相机测量的干扰。主动时间调制则有意改变光输出，用于观察相机对特定频率、波形和时序的响应。两者不能相互替代。可编程切换光源顺序与点亮时间，也不自动等同于具备已验证的频闪波形、调制深度或相机同步能力。技术选型应从测试目标出发，再确认所需的照明与测量能力。
6 THOUSLITE在相机校准与测试卡照明中的应用
THOUSLITE常州千明智能照明专注于多通道LED照明与光品质管理。在相机与传感器应用中，产品的价值应由用途、控制方式与实际验证共同说明。
LEDPanel 面向产线校准
LEDPanel用于相机模组与传感器产线校准。官网介绍其硬件可存储80组光源，配合LEDNavigator与光谱照度计进行测量、重设和校准，并可提供SDK供客户集成至自有软件。这些能力为重复调用照明条件及自动化流程集成提供基础。具体型号的输出能力与验收条件，应在项目选型时确认。
LEDTrans 面向透射测试卡照明
LEDTrans用于测试卡照明与相机校准。官网标示其采用多通道LED与幅度调制驱动，出光面为280×210 mm，出光面均匀性大于96%，出光面最高照度可达18,000 lux；配合LEDNavigator-LT进行光谱匹配，并提供外接光谱照度计反馈与SDK集成能力。这些参数对应光源出光面，不能直接视为测试卡后的亮度、相机接收量，或完整HDR测试场景的性能。实际应用还需结合测试卡透射特性、几何位置和相机设置验证。光谱可调提供选择空间，测量与校准让这些选择成为可重复的工程条件。
7 完整记录让测试结果更容易复现
建议为每组测试保留以下信息。这样，即使更换设备、人员或测试地点，也能更清楚地检查条件是否一致。光谱条件：目标与实测SPD、色温及光源设置。空间条件：测量位置、距离、有效区域与均匀性评价方法。输出条件：照度或亮度、测量仪器及测量时间。
时间条件：曝光时间、帧率、快门方式；必要时记录光输出波形。系统条件：增益、白平衡、HDR模式及图像处理设置。复现条件：设备型号、配置、环境温度及校准记录。这些信息可作为工程记录的基础；执行标准测试时，还应按相应条款补充记录。
当照明条件有据可查，团队才能更清楚地区分：变化来自相机、样品、处理算法，还是光源本身。可靠的相机评价，始于可靠的光条件。THOUSLITE以多通道LED与光品质管理技术，为相机模组校准、测试卡照明及成像实验提供可配置的照明工具。面向具体测试任务，以实测数据确定能力边界，以记录和校准支持结果复现。
让相机测试的光条件更清晰
每一次可靠的成像验证，都需要明确的照明条件。如果您正在开展相机模组校准、测试卡照明或成像评价，欢迎将曝光时间、光谱需求、有效照明区域及软件接口要求与千明分享。我们的技术团队愿与您一起梳理测试目标，评估合适的光源配置与验证方法，让不同批次、不同设备之间的结果更便于比较。
